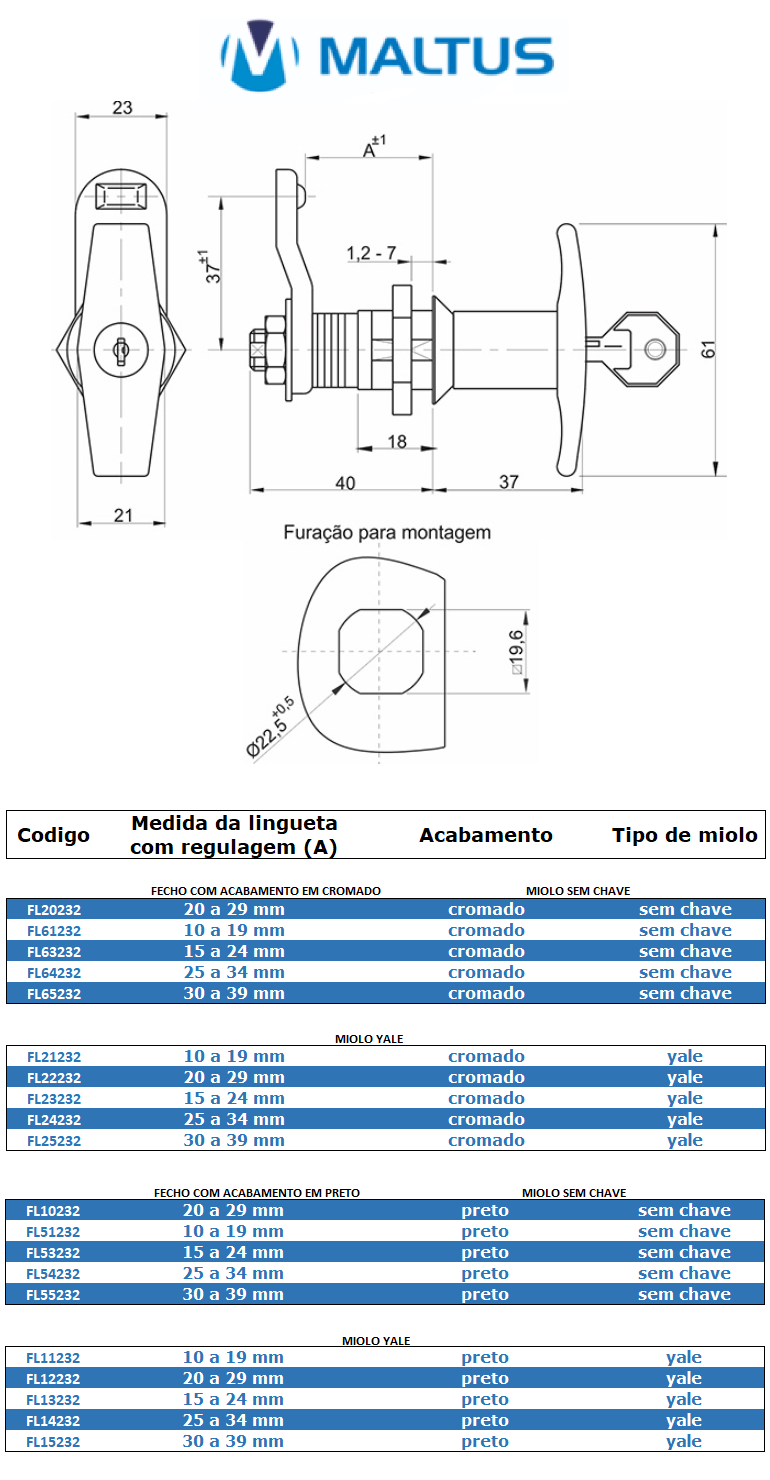

Fecho Lingueta Abaulada com Regulagem e Maçaneta T


Maçaneta, bucha e porca
fabricado em zamak. Seis
discos de regulagem e
lingueta abaulada
confeccionada em aço
com 1,5 mm.
Acabamento Cromado ou pintado em
preto. Porca, lingueta
e discos de regulagem
zincado trivalente.
É necessária a
desmontagem da lingueta para a montagem.
Fixação através de porca.
Os discos com 1,5 mm cada,
permitem a regulagem da
altura da lingueta.
VEDAÇÃO:
IP 65.
(fecho c/ miolo yale IP 40).
Fecho Lingueta Abaulada com Regulagem e Maçaneta T Código
Acabamento cromado medida da lingueta A = 10 a 19 mm miolo yale FL21232
Acabamento cromado medida da lingueta A = 10 a 19 mm sem chave FL61232
Acabamento cromado medida da lingueta A = 15 a 24 mm miolo yale FL23232
Acabamento cromado medida da lingueta A = 15 a 24 mm sem chaveFL63232
Acabamento cromado medida da lingueta A = 20 a 29 mm miolo yale FL22232
Acabamento cromado medida da lingueta A = 20 a 29 mm sem chaves FL20232
Acabamento cromado medida da lingueta A = 25 a 34 mm miolo yale FL24232
Acabamento cromado medida da lingueta A = 25 a 34 mm sem chave FL64232
Acabamento cromado medida da lingueta A = 30 a 39 mm miolo yale FL25232
Acabamento cromado medida da lingueta A = 30 a 39 mm sem chave FL65232
Acabamento preto medida da lingueta A = 10 a 19 mm miolo yale FL11232
Acabamento preto medida da lingueta A = 10 a 19 mm sem chave FL51232
Acabamento preto medida da lingueta A = 15 a 24 mm miolo yale FL13232
Acabamento preto medida da lingueta A = 15 a 24 mm sem chave FL53232
Acabamento preto medida da lingueta A = 20 a 29 mm sem chave FL10232
Acabamento preto medida da lingueta A = 25 a 34 mm miolo yale FL14232
Acabamento preto medida da lingueta A = 25 a 34 mm sem chave FL54232
Acabamento preto medida da lingueta A = 30 a 39 mm miolo yale FL15232
Acabamento preto medida da lingueta A = 30 a 39 mm sem chave FL55232
Acabamento preto medida da lingueta A = 20 a 29 mm miolo yale FL12232
